銷售熱線
焙燒砂系列
鑄造用焙燒砂系列

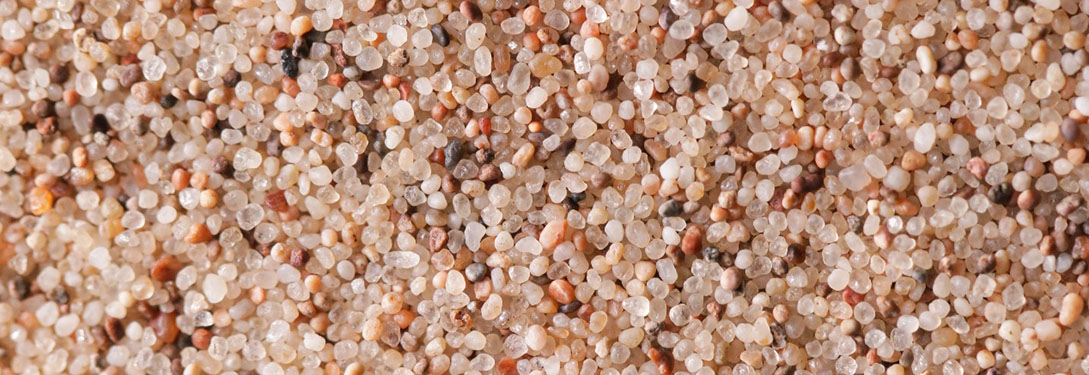

本品是一種在擦洗硅砂的基礎(chǔ)上，經(jīng)過900℃高溫相變處理的砂，灼減量低、表面更潔凈、最大限度的使硅砂相變膨脹，減少鑄件因硅砂膨脹引起的各種鑄造缺陷。
產(chǎn)品特點
? 灼減量低（≤0.1%） ? 表面更潔凈 ? 高溫膨脹量低（9000℃熱膨脹率≤1.6%） ? 抗粘砂 ? 顯著降低樹脂加入量
工藝流程
|
擦洗砂
|
?
|
料倉
|
?
|
干燥機
|
?
|
提升機
|
?
|
相變焙燒爐
|
|
|
|
|
|
|
|
|
|
?
|
|
出廠
|
?
|
計量包裝
|
?
|
冷卻
|
?
|
保溫倉
|
產(chǎn)品參數(shù)
|
名稱 Name
|
平均細(xì)度 |
化學(xué)成分（%） Chemical Compsition |
灼減 |
含泥量 |
酸耗值 |
燒結(jié)點 |
角形系數(shù) |
||||
|
SiO2 |
AI2O3 |
Fe2O3 |
CaO+MgO |
K2O+NaO |
|||||||
|
ZGS93-40/70(38C) |
34-42 |
≥93 |
≤4.0 |
≤0.5 |
≤0.5 |
≤2.5 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1450 |
≤1.2 |
|
ZGS93-70/40(45A) |
43-47 |
≥93 |
≤4.0 |
≤0.5 |
≤0.5 |
≤2.5 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1450 |
≤1.2 |
|
ZGS90-50/100(51C) |
47-55 |
≥92 |
≤6.0 |
≤0.5 |
≤0.6 |
≤4.0 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1400 |
≤1.2 |
|
ZGS90-100/50(60D) |
55-65 |
≥92 |
≤6.0 |
≤0.5 |
≤0.6 |
≤4.0 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1400 |
≤1.2 |
|
ZGS85-70/140(69C) |
65-73 |
≥88 |
≤8.5 |
≤0.7 |
≤1.0 |
≤4.5 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1400 |
≤1.2 |
|
ZGS85-140/70(77B) |
74-80 |
≥88 |
≤8.5 |
≤0.7 |
≤1.0 |
≤4.5 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1400 |
≤1.2 |
|
ZGS80-100/200 (90D) |
85-95 |
≥85 |
≤8.5 |
≤0.7 |
≤1.0 |
≤4.5 |
≤0.1 |
≤0.15 |
≤4.5 |
≥1350 |
≤1.2 |
應(yīng)用領(lǐng)域
冷、熱芯盒樹脂砂、覆膜砂工藝用原砂?？色@得低膨脹、低發(fā)氣、高強度、抗粘砂的高質(zhì)量型砂。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產(chǎn)品編號
所屬分類
焙燒砂系列
數(shù)量
-
+
庫存:
1
上一個
無
下一個
無
相關(guān)產(chǎn)品
鑄造用覆膜砂系列
該系列覆膜砂是通過熱法覆膜工藝，即將原砂預(yù)熱到一定溫度，加入樹脂使其熔融，使樹脂包覆在砂粒表面，經(jīng)過冷卻、破碎、篩分得到覆膜砂。該工藝全程電腦控制，避免了人為因素的干擾，因此，產(chǎn)品質(zhì)量更穩(wěn)定、品質(zhì)更高。
擦洗砂系列
擦洗砂是一種經(jīng)擦洗、脫泥、烘干、高度表面處理的砂，顆粒圓整、表面潔凈、無裂紋，微粉含量低、含泥量低、含水量低、用極少粘結(jié)劑即可得到最大的粘結(jié)強度。
焙燒砂系列
焙燒砂是一種在擦洗硅砂的基礎(chǔ)上，經(jīng)過900℃高溫相變處理的砂，灼減量低、表面更潔凈、最大限度的使硅砂相變膨脹，減少鑄件因硅砂膨脹引起的各種鑄造缺陷。
消失模砂系列
消失模砂是一種經(jīng)擦洗、整形、特殊工藝處理的砂，粒形圓整（角形系數(shù)≤1.15），集中度高、緊實度高、流動性好、透氣性好、復(fù)用性好，為消失模鑄造工藝專用硅砂產(chǎn)品。
再生砂系列
再生砂是將粘土砂廢砂、樹脂砂廢砂等鑄造用廢砂經(jīng)過磁選、800℃高溫焙燒、機械再生、除塵等，去除廢砂中的鐵渣、粘結(jié)劑及其他雜質(zhì)得到的。因再生砂具有低膨脹、低發(fā)氣量、低含泥量、低灼減量的特點，可替代新砂用于生產(chǎn)，對改善鑄件因砂型膨脹造成的鑄件缺陷有很大幫助。
3D打印砂系列
再生砂是將粘土砂廢砂、樹脂砂廢砂等鑄造用廢砂經(jīng)過磁選、800℃高溫焙燒、機械再生、除塵等，去除廢砂中的鐵渣、粘結(jié)劑及其他雜質(zhì)得到的。因再生砂具有低膨脹、低發(fā)氣量、低含泥量、低灼減量的特點，可替代新砂用于生產(chǎn)，對改善鑄件因砂型膨脹造成的鑄件缺陷有很大幫助。
石油壓裂支撐劑
該產(chǎn)品以優(yōu)質(zhì)天然石英砂和高分子材料為原料，可在閉合壓力為28.0～52.0MPa條件下取代陶粒作壓裂支撐劑，是一種高經(jīng)濟價值的支撐劑。
產(chǎn)品咨詢
請留下您的信息，我們會在24小時內(nèi)與您取得聯(lián)系
客戶留言
描述：
